產品簡介


     圓振動篩的運動軌跡呈圓周,，做圓形運動，是一種多層數,、新型振動篩。它主要適用于選煤,、選礦,、建材,、電力及化工等行業。

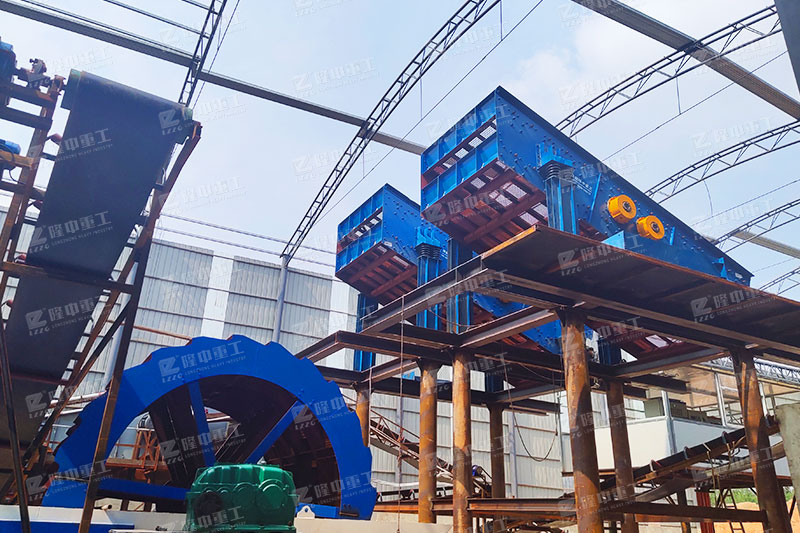

上圖：隆中圓振動篩運行現場


結構組成


     隆中圓振動篩主要由篩箱,、篩網,、振動器及減振彈簧等組成。如無特殊要求,，YA和2YA型為紡織篩面,，YAH型為沖孔篩面，各類篩面均能滿足,。


     YA系列圓振動篩主要由偏心塊激振器,、篩箱、電動機,、及支承裝置等組成,。采用小振幅，高頻率,，大傾角結構,，使該機篩分效率高、處理量大,、壽命長,、電耗低、噪音小,。


     YAX稀油圓振動篩結構：由彈簧支承組,、傳動裝置、篩箱,、支承座,、稀油潤滑振動器等組成。

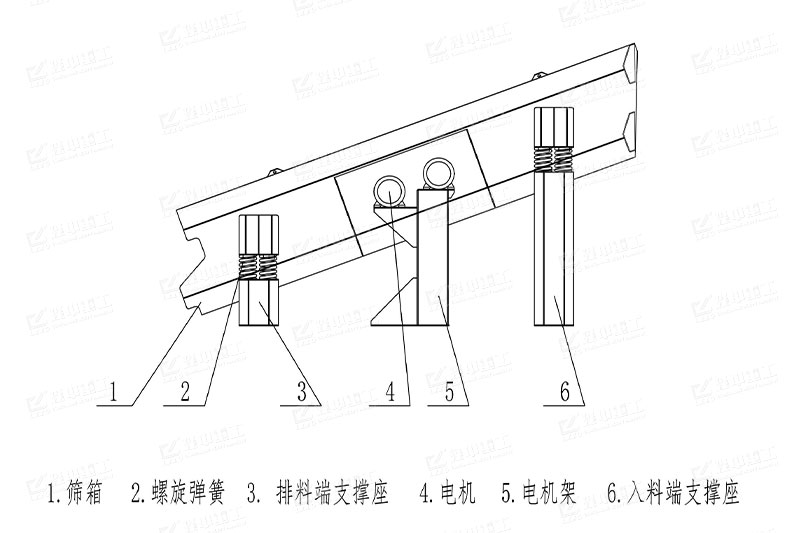

上圖：圓振動篩結構組成


工作原理


     圓振動篩的篩箱運動軌跡為圓形或橢圓形,，圓振動篩采用慣性激振器產生振動,其振動源一般為電動機帶動激振器,。圓振動篩為單軸振動器,固定在篩箱上的主軸由電機帶動告速旋轉,安裝在主軸上的偏心體隨之轉動,產生離心慣性力,使可以自由振動的篩箱產生近似圓形軌跡的振動。

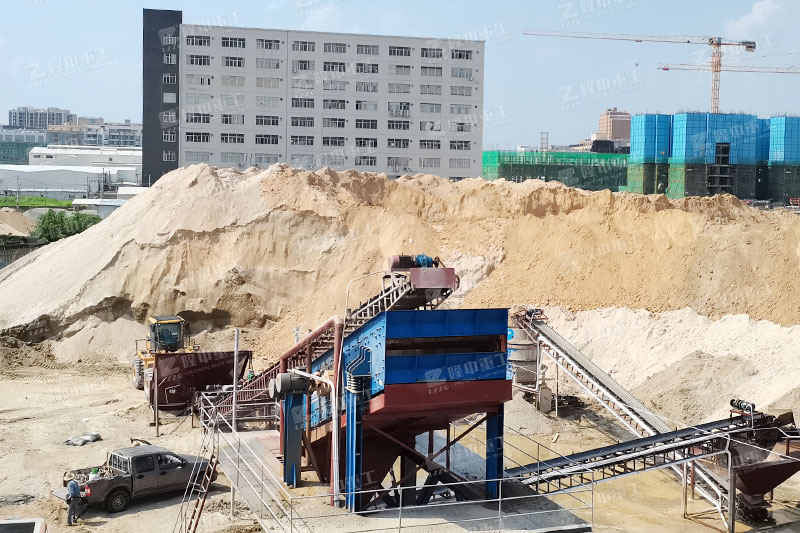

上圖：隆中圓振動篩廣東現場


特點優勢


1,、處理能力大,，篩分效率高。


2,、振動器采用軸承稀油潤滑,、外置式塊偏心結構。具有激振力大,，軸承負荷小,、溫度低，噪音小等特點。(軸承溫升小于35°),。


3,、振動器整體拆裝，維護,、更換方便,，大大縮短了檢修周期。(更換振動器只需1～2小時),。


4,、篩機側板采用整板冷作、無焊接,、強度高使用壽命長,。 橫梁與側板間聯接采用抗扭剪高強螺栓聯接，無焊接,、橫梁易更換,。


5、篩機采用橡膠彈簧減振,，與金屬彈簧比,，具有噪音小，壽命長,，過共振動區平穩,、 篩機各支點動負荷小等優點。


6,、電機與激振器聯接采用撓性聯軸器,，具有使用壽命長，對電機沖擊小等優點,。


技術參數
