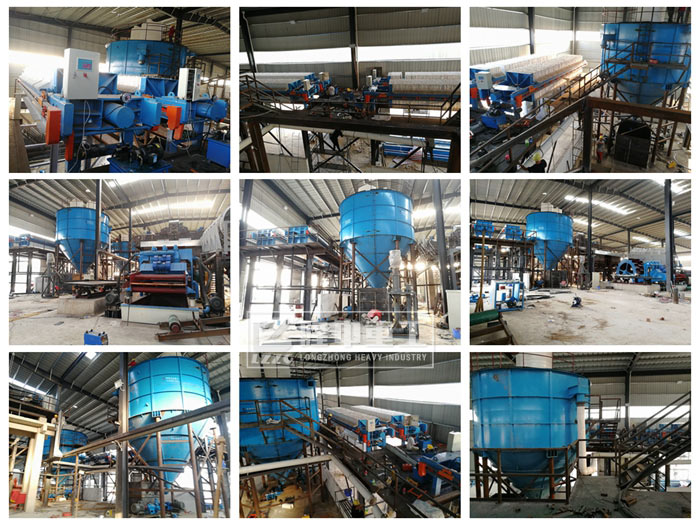

上圖：新鄭零排放項目建設現場
項目背景
新鄭電廠固廢回收零排放項目，該項目為垃圾焚燒發電新型環保產業,，項目的實施確保環保項目生產企業在生產過程中不會產生二次污染,，Z終實現尾水凈化回用，固廢干排二次利用的目標,。
隆中重工技術人員為該項目出具詳細的施工圖紙,，并現場指導施工安裝，解決施工單位在施工過程中遇到的難題,。
項目概況
處理物料類型：生活垃圾焚燒回收
1,、跳汰機處理后的物料中固體顆粒物回收干排，水量小于40m3/h
2,、滾筒篩篩下物處理,，篩下物料粒徑<5mm，水量400m3/h
3,、回收干排后尾水處理,，水量400m3/h，尾水含固量約7%

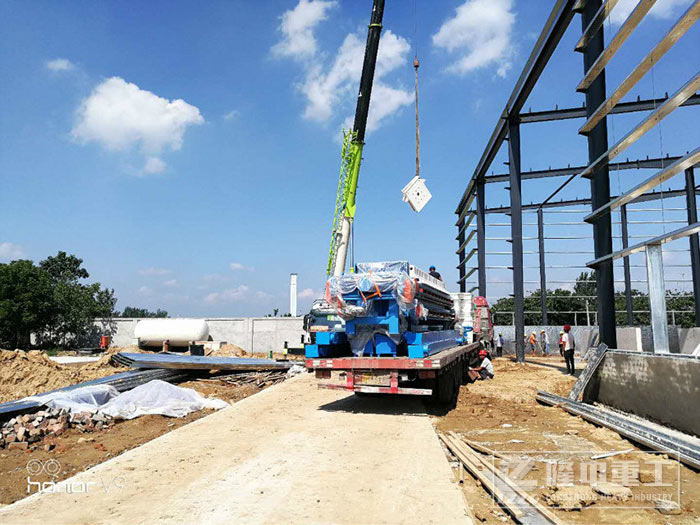

上圖：設備到貨準備安裝
方案設計
1,、實現的功能
(1)泥砂分離-物料中固體顆粒的回收與脫水,。
(2)泥水分離-前期作業產生的尾水凈化。
(3)固廢干排-尾水中固體廢棄物的干排,、干堆處理,。
2、預期達到的目標
(1)實現物料中固體顆?；厥彰撍?200目以上固體顆?；厥章蔬_(dá)80～90%，脫水后物料的含水率達到16～20%,。
(2)實現尾水的凈化回用：凈化后的尾水懸浮物(SS)低于300mg/L(特殊物料除外),，高于GB8978《污水綜合排放標準》中有關礦山行業尾水排放的三J排放標準,。清水回用率大于90%，符合***關于工業采礦,、選礦等有關水資源重復利用標準,。
(3)實現固體廢棄物的干堆干排：壓濾過的泥餅含水率小于60～75%，達到***關于固體廢棄物干堆干排或混合填埋標準,。

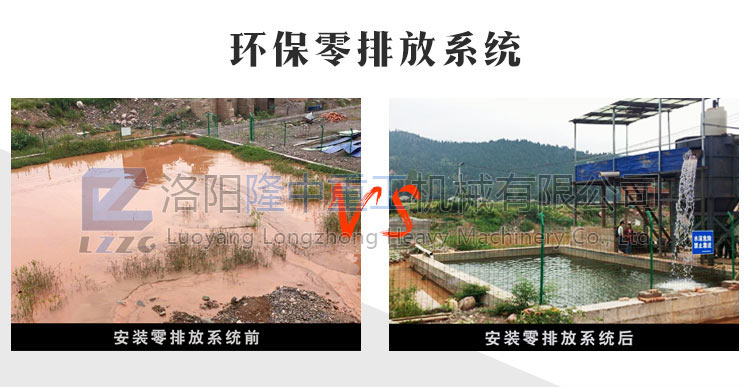

上圖：零排放系統安裝前后對比圖
設備規劃
1,、固體顆粒洗選、回收,、干排設備：細砂回收機,、洗砂回收一體機
2、尾水處理零排放設備：三氫凈化體,、廂式壓濾機,、清水儲蓄罐

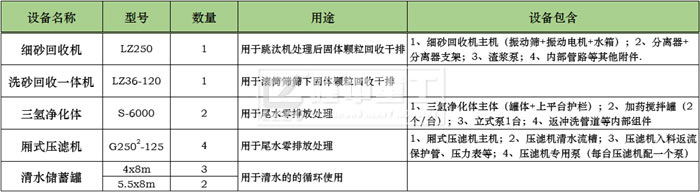

上圖：設備型號配置單

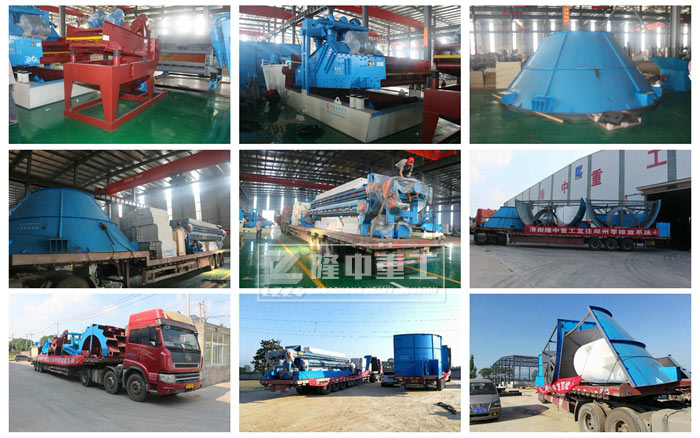

上圖：新鄭零排放發貨現場
實施方案
本方案對垃圾焚燒生產過程中工序固體顆粒回收,，及尾水凈化處理,，實施方案如下：
D一步：利用細砂回收機，實現跳汰機處理后尾料的顆粒物回收,。
第二步：利用洗砂回收一體機，實現滾筒篩分后篩下物料的洗凈與回收,。
第三步：利用三氫凈化體,，實現上述細砂回收機、洗砂回收一體機作業后的尾水凈化,、泥水分離,。
第四步：利用廂式壓濾機，將三氫凈化體濃密后的污泥壓成泥餅,，實現干堆,。

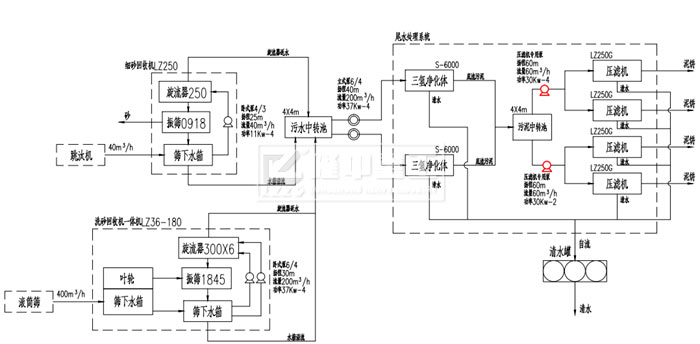

上圖：項目工藝流程
方案優勢
1、先提取原料泥漿中的細砂,，能有效降低后序設備負荷,，減小設備型號，從而達到投資小,，占地面積小的目的,，同時可以減少對設備元件的損傷，延長設備使用壽命,。
2,、泥砂分離、泥水分離及固廢干排,，步驟明確,、分工細致,，每臺機器獨特的結構設計，保證可以Z大限度地發揮其作用,，從而達到簡單g效的目的,。
3、回收機具有合理的水路設計,，包括返水調節,、溢流調節等機構，使整機回收效果更為理想;三氫凈化體內部結構根據流體動力學原理設計,，充分考慮紊流,、沉降等方面因素，在處理量相同的情況下,，體積更小,，絮凝劑用量更省;廂式壓濾機采用全自動程控拉板技術，并在進料口加裝壓力表及過壓保護回流裝置,，有效保護設備元件及濾布不在過載狀態下工作,。
4、專利設計,，工藝合理,，結構優化，處理后的水,、泥均能達到相關環保要求,。
工藝流程
本方案處理水量400m3/h(細砂回收機處理水量約40 m3/h)，工藝流程如下：
1,、跳汰機處理后料漿自流進入細砂回收機(LZ250)下部水箱，再經細砂回收機內部配置渣漿泵(4/3)抽取進入分離器(FX250),分離器底流進入振篩篩板上,，產出成品細砂(固體顆粒),。分離器返水進入返水箱，并自流進入污水中轉水池(4X4m地下),污水中轉水污中的廢水由立式泵(6/4)抽取進入三氫凈化體(S-6000),。
2,、滾筒篩篩分后的篩下物料，自流進入洗砂回收一體機(LZ36-180)葉輪水箱,，經洗砂回收一體機處理后的物料顆粒由出料口排出,，經由皮帶機運送到料堆，旋流器溢流尾水自流進入污水中轉水池(4X4m地下),污水中轉水池中的廢水由立式泵(6/4)抽取進入三氫凈化體(S-6000),。
3,、經三氫凈化體濃密后的泥漿自流進入泥漿中轉池，再由壓濾機專用泵抽取,，打入廂式壓濾機,，經壓濾機壓濾成泥餅排出,。同時三氫凈化體溢流清水，與壓濾機壓濾出的清水回流到清水中轉池,，從而實現細砂回收增效,、固廢干排處理及水資源的回收再利用。

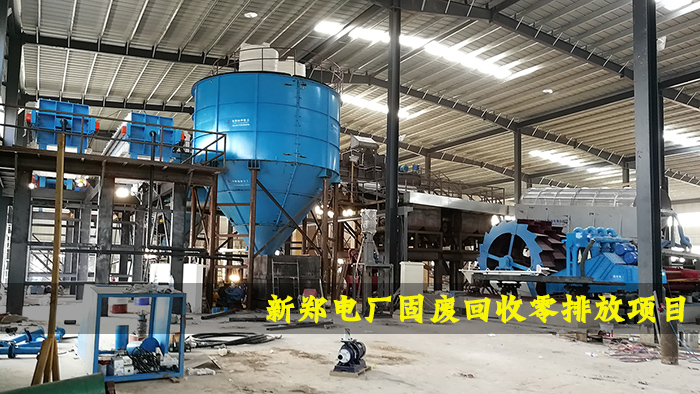

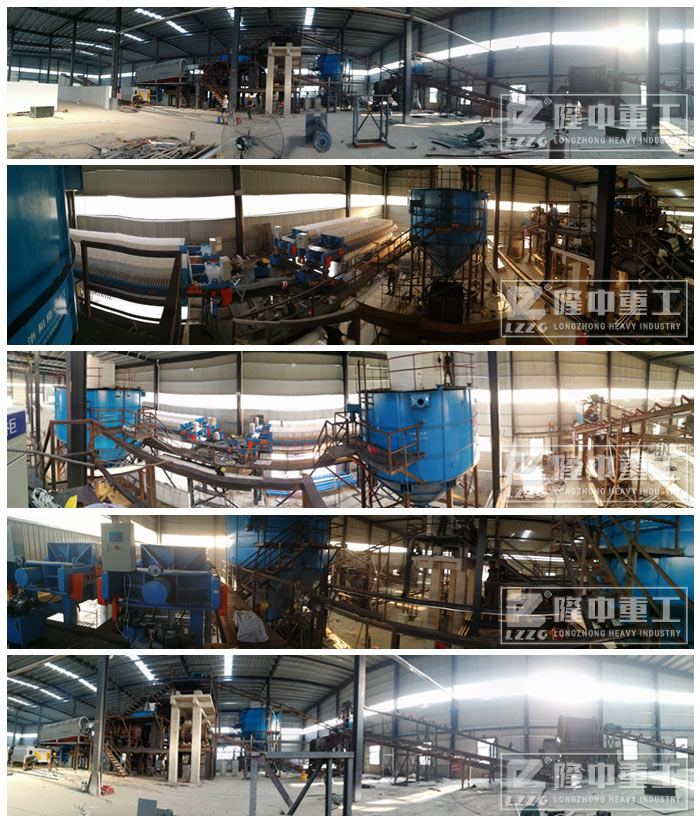

上圖：新鄭零排放項目安裝現場
