江蘇的園林藝術聞名國內外，小橋流水人家是江蘇的代名詞,，江蘇還是河卵石的一個重要生產基地。洛陽隆中重工走進了美麗的江蘇淮安,，為用戶河卵石制砂提供了專業的機械設備,。為保證本次項目的圓滿完成，我公司派遣工程技術人員到現場指導安裝,，事先制定合適的安裝工藝規程,，并嚴格按公司的安裝工藝實施，確保設備安裝無誤,。并在場地進行了安裝調試,，確保機器正常運轉。

 一,、客戶需求

1,、物料類型：河卵石制砂

     （1）、原料成分：40% 0-5mm砂,、60%5-100mm河卵石。

     （2）,、原料經破碎后進入圓振篩,，篩下物料粒徑<5mm，水量150m3/h

     （3）,、回收干排后尾水處理,，水量120m3/h，尾水含固量約≤10%

2,、客戶要求：成品砂150T/h,。

二、所需設備

1,、河砂洗選,、回收、干排設備

     （1）洗砂回收一體機（型號：2LZ36-75）

2,、尾水處理零排放設備

     （1）三氫凈化體（型號：S-6000）

     （2）廂式壓濾機（型號：G2502-125）2臺

注：以上設備總功率168.7kw

三,、設備配置參數

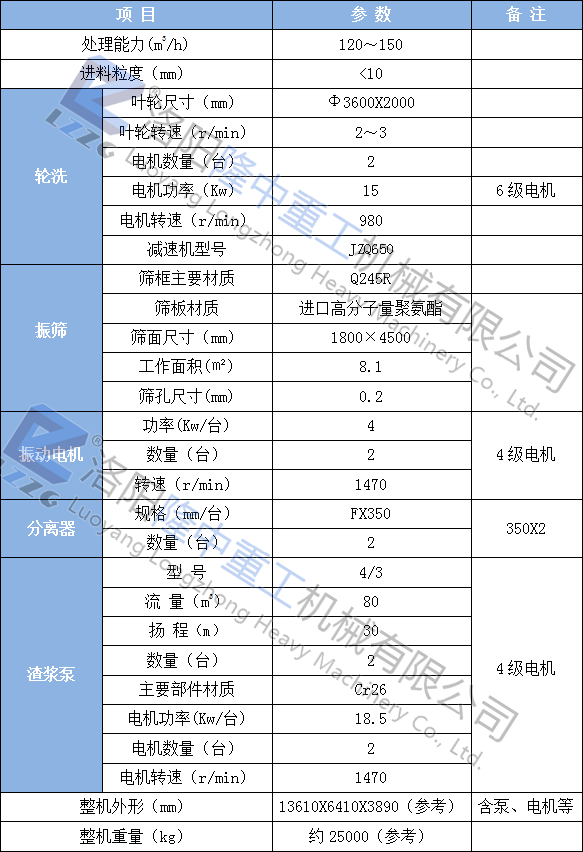

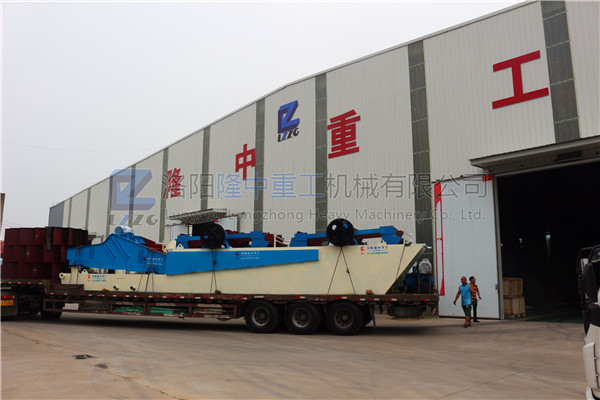

1,、2LZ36-75洗砂回收一體機



注：單機裝機功率75Kw

2、S-6000三氫凈化體



注：單機裝機功率24.2kw

設備包含：

     （1）三氫凈化體主體（罐體+爬梯+上平臺護欄）

     （2）加藥攪拌罐（2個/臺）

     （3）立式泵1臺

     （4）返沖洗管道等內部組件

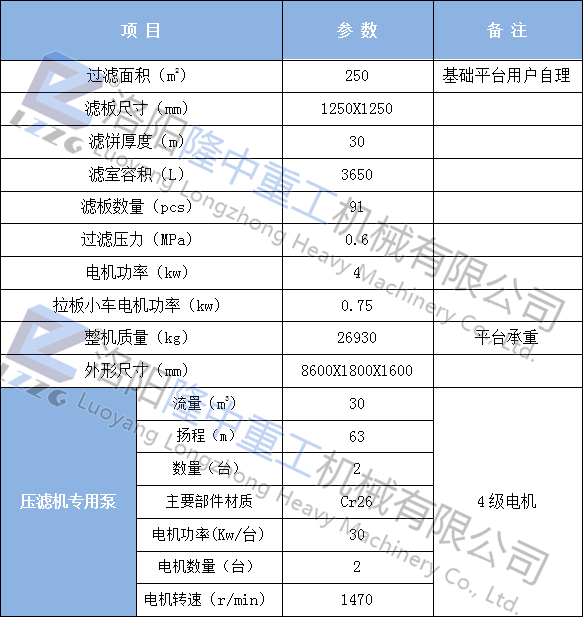

3,、G2502-125廂式壓濾機



注：單機裝機功率34.75kw

該設備包含：

     （1）廂式壓濾機主機

     （2）壓濾機清水流槽

     （3）壓濾機入料返流保護管,、壓力表等

     （4）壓濾機專用泵（每臺壓濾機配一臺泵）

四、實施方案

     本方案對河卵石經破碎篩分后的細砂的清洗回收,，及尾水凈化處理,，實施方案如下：

     D一步：利用洗砂回收一體機，實現圓振篩篩分后篩下物料的洗凈與回收,。

     第二步：利用三氫凈化體,，實現上述細砂回收機、洗砂回收一體機作業后的尾水凈化,、泥水分離,。

     第三步：利用廂式壓濾機，將三氫凈化體濃密后的污泥壓成泥餅,，實現泥水分離,。

本方案處理水量150m3/h。

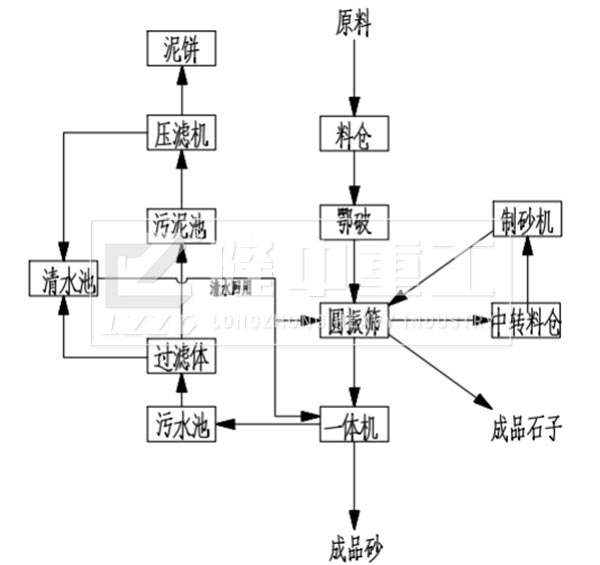

五,、工藝流程

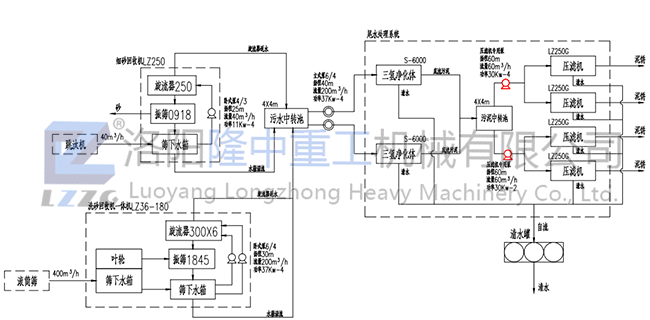

     圓振篩篩下物經流槽進入洗砂回收一體機（2LZ36-75）葉輪水箱,經過清洗后大部分物料由輪斗倒入振動篩進行脫水,，溢流料漿再經洗砂回收一體機配置渣漿泵抽取進入分離器，分離器底流進入振篩篩板上,，產出成品細砂,。分離器返水進入返水箱，并自流進入污水中轉水池,污水中轉水污中的廢水由立式泵抽取進入三氫凈化體,。經三氫凈化體濃密后的泥漿自流進入泥漿中轉池,，再由壓濾機專用泵抽取，打入廂式壓濾機,，經壓濾機壓濾成泥餅排出,。同時三氫凈化體溢流清水，與壓濾機壓濾出的清水回流到清水中轉池,，從而實現細砂回收增效,、固廢干排處理及水資源的回收再利用。


六,、實現的功能及預期達到的目標

1,、實現的功能

     （1）泥砂分離-物料中固體顆粒的回收與脫水。

     （2）泥水分離-前期作業產生的尾水凈化,。

     （3）固廢干排-尾水中固體廢棄物的干排,、干堆處理。

2,、預期達到的目標

     （1）實現物料中固體顆?；厥彰撍?200目以上固體顆?；厥章蔬_80～90%，脫水后物料的含水率達到16～20%,。

     （2）實現尾水的凈化回用：凈化后的尾水懸浮物（SS）低于300mg/L（特殊物料除外）,，高于GB8978《污水綜合排放標準》中有關礦山行業尾水排放的三J排放標準。清水回用率大于90%,，符合***關于工業采礦,、選礦等有關水資源重復利用標準。

     （3）實現固體廢棄物的干堆干排：壓濾過的泥餅含水率小于60～75%,，達到***關于固體廢棄物干堆干排或混合填埋標準,。
